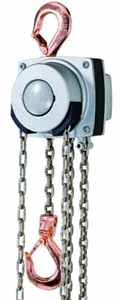

Palans à chaîne manuels Yalelift 360 ATEX

YL500ATEX
Capacité 500 kg 3m
Sur devis
Ajouter Devis Express
YL1TATEX
Capacité 1T 3m
Sur devis
Ajouter Devis Express
YL2TATEX
Capacité 2T 3m
Sur devis
Ajouter Devis Express
YL3TATEX
Capacité 3T 3m
Sur devis
Ajouter Devis Express
YL5TATEX
Capacité 5T 3m
Sur devis
Ajouter Devis Express
YL10TATEX
Capacité 10T 3m
Sur devis
Ajouter Devis Express
YL20TATEX
Capacité 20T 3m
Sur devis
Ajouter Devis Express

Spécialement conçu pour l’application dans les secteurs d’activité possédant un fort potentiel explosif.
Le Yalelift 360 ATEX reprend exactement les mêmes caractéristiques dimensionnelles et techniques que le Yalelift 360, mais réétudié pour une application dans les secteurs à fort potentiel explosif (directive CE 94/9/E).

La directive 94/9/CE, obligatoire depuis le 1er juillet 2003 sur les appareils et les systèmes de protection destinés à être utilisés en atmosphères explosibles (ATEX) est une directive qui définit les exigences techniques applicables aux appareils destinés à être utilisés en atmosphères explosibles.

 Caractéristiques
Présence d’un disque supplémentaire autour du frein assurant un refroidissement optimal de l’appareil
• Crochets revêtus de cuivre
• Carter de manoeuvre rotatif à 360° permettant au palan d'être utilisé dans toutes les directions et de toutes les positions
• Des carters latéraux protègent tous les composants internes contre les poussières
• Un système de frein breveté accroît la sécurité et réduit la maintenance
• Noix de chaîne de charge à 4 encoches permettant un déroulement très précis de la chaîne
• Existe en version combinée

Classement et zones ATEX :

• II 2 GD c IIB T4 T 125 CX
• II 2 GD c IIB T3 T 145 CX

Modèle Capacité
kg
Nombre
de
brins
Effort sur
chaîne de
manoeuvre kg
Poids pour
course standard
(3m) en kg
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
I
mm
K
mm
L
mm
M
mm
N
mm
YL500ATEX 500 1 21 9 300 17 24 133 148 139 139 206 24 79 61 110 14
YL1TATEX 1000 1 30 13 335 22 29 156 175 157 164 242 24 87 70 125 19
YL2TATEX 2000 1 32 20 395 30 35 182 203 183 192 283 31 100 83 156 22
YL3TATEX 3000 1 38 29 520 38 40 220 250 204 225 335 34 109 95 178 30
YL5TATEX 5000 2 34 38 654 45 47 220 250 204 242 352 21 109 95 285 37
YL10TATEX 10000 3 44 71 825 68 68 220 383 204 326 436 136 109 95 401 50
YL20TATEX 20000 6 2X44 196 1010 85 74 303 555 250 391 501 - 396 125 461 56

OPTIONS : Bac à chaîne, Chaîne inox
